一、概述：

HGN型行車刮泥機廣泛應用于平流式沉淀池的污泥刮泥。本刮泥機結構緊湊，工作可靠，并配有自動控制和過載保護系統。軌道間距6米以下刮泥機采用中間集中驅動。間距6米以上時采用兩端同步驅動。

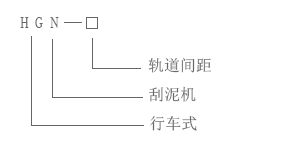

二規格型號：

三、主要技術參數

HGN型行車式刮泥機的主要技術參數如表1所示。

四、行車式刮泥機結構和工作原理

行車式刮泥機主要由行車架，行走機構，提升機構，刮泥架，配電箱等組成（圖1）

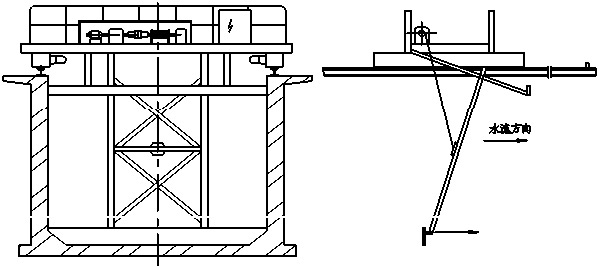

圖1,行車式刮泥機結構示意圖

HGN型行車式刮泥機的的工作原理是，擺線針輪減速機通過傳動系統，使刮泥機做前后移動，前進時，刮泥架下落，刮板將池底污泥刮至沉淀池前端集泥槽內，用泵將集泥池內污泥抽走，從而達到泥水分離的目的。后退時，刮泥架提升，刮泥板停止刮泥。其具體工作順序為：

前進（刮泥）—停止—卷揚機提升刮耙—反向—停止—刮耙下落刮泥耙—前進
